旋转蒸发仪的组成结构及其作用描述

发布时间:2020-09-22 浏览

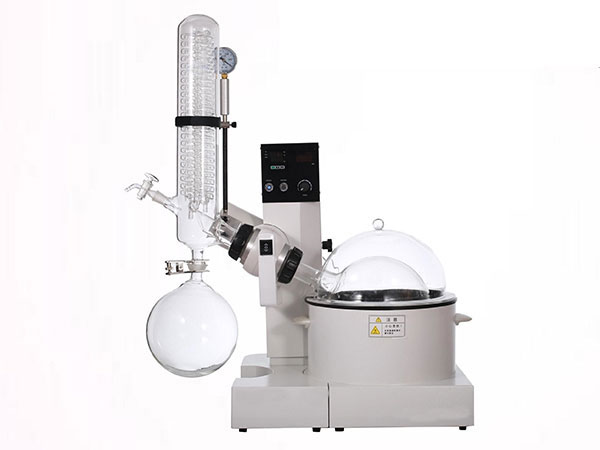

旋转蒸发仪

    旋转蒸发仪主要用于在减压条件下连续蒸馏大量易挥发性溶剂。尤其对萃取液的浓缩和色谱分离时的接收液的蒸馏,可以分离和纯化反应产物。旋转蒸发仪的基本原理就是减压蒸馏,也就是在减压情况下,当溶剂蒸馏时,蒸馏烧瓶在连续转动。
    旋转蒸发仪的主要结构是一个带有标准磨砂接口的梨形或圆底烧瓶,通过一个回流蛇形冷凝管与减压泵相连,回流冷凝管另一开口与带有磨砂接口的接收烧瓶相连,用于接收被蒸发冷凝的有机溶剂。在冷凝管与减压泵之间有一个三通活塞,当体系与大气相通时,可以将接液烧瓶取下,转移溶剂;当体系与减压泵相通时,则体系应处于减压状态。使用时,应先减压,再开动电动机转动蒸馏烧瓶;结束时,应先停止电动机,再连通大气,以防蒸馏烧瓶在转动中脱落。作为蒸馏的热源,常配有相应的恒温水槽。
   旋转蒸发仪的主要组成部分及其相应用途如下:
旋转马达:通过马达的旋转带动盛有样品的蒸发瓶
蒸发管:蒸发管有两个作用,首先起到样品旋转支撑轴的作用,其次通过蒸发管,真空系统将样品吸出
真空系统:用来降低旋转蒸发仪系统的气压
流体加热锅:通常情况下都是用水加热样品
冷凝管:使用双蛇形冷凝或者其它冷凝剂如干冰、丙酮冷凝样品
冷凝样品收集瓶:样品冷却后进入收集瓶
    旋转蒸发仪的真空系统可以是简单的水泵,也可以是其他类型的真空泵。蒸发和冷凝玻璃组件可以很简单也可以很复杂,这要取决于蒸馏的目标,以及要蒸馏的溶剂的特性。不同的商业设备都会包含一些基本的特征,现代设备通常都增加了例如数字控制真空泵、数字显示加热温度甚至蒸汽温度等功能。
